無塵車間風淋室的安裝步驟
當前位置：首頁 >> 新聞動態 >> 正文無塵車間風淋室的安裝步驟
無塵車間風淋室系列：風淋室是無塵車間和配套潔凈室的配套設備,用于吹除進入潔凈區域的人體和攜帶物表面附著塵埃,同時起氣閘作用,防止未經凈化的空氣進入潔凈區域。

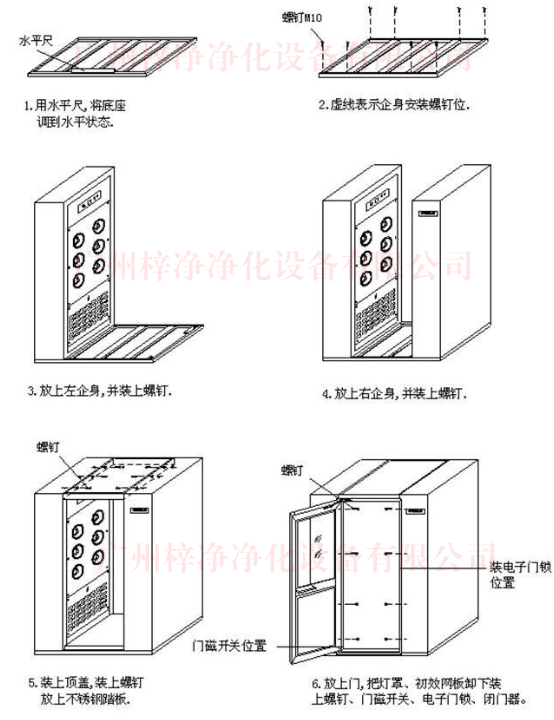

無塵車間風淋室在運輸施工現場中，一般都是散件形式的，因此就要對風淋室進行組裝及接線，正確調試后，風淋室才能正常使用，不同廠家生產的風淋室可能設計不同，但是其基本原理和方法大同小異。
無塵車間風淋室是指進出無塵車間都必須從風淋室進出,禁止從無塵車間的常閉大門、安全門、貨淋室直接走出或走入, 嚴禁用手去按風淋室,貨淋室開關。
一、風淋室如何接線?
1.電源：支持24V電流電源或24V交流電源，其接線方法參考風淋室控制接線圖。
2.輸入：為段的接線柱1:外門點動開關2:內門電動開關3:外門門磁4：內門門磁5:風淋室內紅外探頭6：空7:外門放夾8:內門放夾。
3.顯示：9針串口線與液晶文體屏連接，屏上接板上的直流24V電源輸出端。
4.輸出：繼電器板連接針接口為R1-R8的接線端子R1～R2共用COM1-2,R3～R4共用COM3-4,R5～R6共用COM5-6,R7～R8共用COM7-8、R1接外閉門器SL端，COM1-2接閉門器GND，R2接內閉門器SL端，COM1-2接GND端。
R3/R4接風機繼電器，COM3-4接220V交流電L端，R5/R6接照明燈COM5-6接220V交流電L端，R7接緊急開關，R8接狀態燈，COM7-8接GND端。
二、無塵車間風淋室工作流程:
風淋室外點動開門開關，風淋室外門立刻打開，人員進入等最后一名人員進入后開始計時關門，門關后紅外探頭檢測，啟動風機吹風完畢，后門打開最后一名人員走出來開始計時關門，內點動開門并觸發后，內門打開，人員進入后內門關閉，前門立刻打開。
三、無塵車間風淋室操作方法:
點擊屏幕上任間按鈕，背景燈亮，更改設置點擊下箭頭按鈕系統進入設置界面，對應1外門、2內門、3風機三項的時間設置，按數字1進入外門設置，點擊按鈕SET鍵數字閃爍點擊按鈕左箭頭或者右箭頭更改個位十位或者百位數字，更改完畢點擊ENT鍵保存設置，ESC鍵后退到上一個設置.ALM為緊急按鈕。
四、無塵車間風淋室注意事項:
1、 風/貨淋室由專人進行操作，吹淋噴嘴經定位后，非操作人員勿輕易移位。
2、 風/貨淋室通電后，兩側門電子互鎖，一側門未完全關閉時，嚴禁強行打開另一側門。
3、 風/貨淋室處于吹淋狀態時，嚴禁開門（直到吹淋停止）。遇緊急情況，可按急停開關停止吹淋后開門。
4、 吹淋結束后，嚴禁強行打開前門。
五、無塵車間風淋室維護保養:
a、 當無塵車間風淋室吹淋風速明顯降低時，需要更換高效過濾器。
b、 經常擦拭無塵車間風淋室，保持內部清潔。
c、 建議初效過濾器每一個月更換一次，視實際使用情況可適當延長或縮短更換周期。
